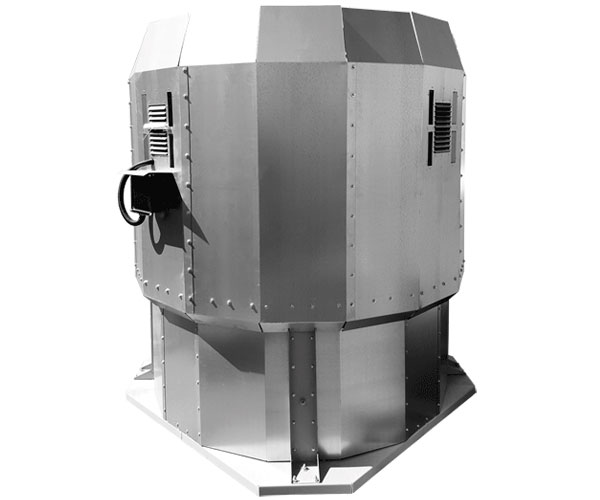

Вентилятор крышный дымоудаления ВКРФ-м ДУ — 8 типоразмеров, 46 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Крышный вентилятор дымоудаления с вынесенным из потока электродвигателем. Устанавливается на кровле и удаляет продукты горения без сети воздуховодов. Режимы — 400 °C/2 часа и 600 °C/1,5 часа.
Вентиляторы сертифицированы: соответствия требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009;
Корпус из оцинкованной стали;
Рабочие колеса 3 типов исполнения - РВ6к, РВ6, РВ9;
Рабочее колесо устанавливается непосредственно на валу двигателя;
Возможные исполнения по пределу огнестойкости: 400°C/2 часа и 600°C/1,5 часа;
Могут комплектоваться частотными преобразователями для увеличения производительности;
Применяются в системах противодымной вентиляции.
Условия эксплуатации
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата 1, 2-й и 3-й категории размещения по ГОСТ 15150-69;
Температура окружающей среды от -40 до +40 °С (от -10 °С до +45 °С для вентиляторов тропического исполнения). ВКРФм №6,3 РВ9 ДУ600 5,5кВт 1500 об./мин.
Технические характеристики
Всего в серии 46 исполнений по 8 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Номер кривой на графике
Тип колеса
Типоразмер двигателя
Мощность двигателя, кВт
Синхронная частота, оборотов об/мин.
Производительность, м3/ч
Статическое давление, Па при 20C
Масса, кг
ВКРФм 5,6ДУ
1
РВ6
71В6
0,55
1000
3432-8694
285-0
153
2
РВ9
80А6
0,75
1000
3765-9859
331-0
162
3
РВ6
90L6
2,2
1500
5499-13930
731-0
168
4
РВ9
100S4
3
1500
5865-15360
803-0
169
ВКРФм 6,3ДУ
1
РВ6
80B6
1,1
1000
5108-12941
394-10
190
2
РВ9
90L6
1,5
1000
5449-14270
433-5
193
3
РВ6
100L4
4
1500
8000-20220
959-45
202
4
РВ9
112M4
5,5
1500
8529-22200
1060-30
212
ВКРФм 7,1ДУ
1
РВ6
90LA8
0,75
750
5405-13900
260-0
225
2
РВ9
90LB8
1,1
750
5765-15100
300-0
229
3
РВ6
100L6
2,2
1000
7431-18826
517-0
234
4
РВ9
112MA6
3
1000
8139-21313
599-0
239
5
РВ6
132S4
7,5
1500
11525-29196
1243-25
259
6
РВ9
132M4
11
1500
12378-32414
1384-15
271
ВКРФм 8ДУ
1
РВ6
100L8
1,5
750
7845-19874
357-0
282
2
РВ9
112MA8
2,2
750
8611-22549
416-0
291
3
РВ6
112MB6
4
1000
10915-27651
692-0
297
4
РВ9
132S6
5,5
1000
11643-30489
760-0
309
5
РВ6к
132M4
11
1500
16600-36520
1600-0
324
6
РВ6
160S4
15
1500
16600-42053
1600-25
385
7
РВ9
160M4
18,5
1500
17707-46369
1758-30
398
ВКРФм 9ДУ
1
РВ6к
112MA8
2,2
750
11494-25287
479-0
327
2
РВ6
112MB8
3
750
11494-29118
479-0
335
3
РВ9
132S8
4
750
12433-32559
541-0
346
4
РВ6
132M6
7,5
1000
15703-39781
894-0
359
5
РВ9
160S6
11
1000
16750-43864
982-0
414
6
РВ6к
180S4
22
1500
23797-52354
2053-0
463
7
РВ6
180M4
30
1500
23797-60286
2053-90
484
8
РВ9
200M4
37
1500
25384-66474
2255-40
539
ВКРФм 10ДУ
1
РВ6к
132S8
4
750
15989-33043
608-0
421
2
РВ6
132M8
5,5
750
15989-39439
608-0
432
3
РВ9
160S8
7,5
750
21318-44236
612-0
489
4
РВ6к
160S6
11
1000
21540-44517
1103-0
490
5
РВ6
160M6
15
1000
21540-53133
1103-20
518
6
РВ9
180M6
18,5
1000
28721-59595
1111-0
550
ВКРФм 11,2ДУ
1
РВ6
160M8
11
750
22463-55409
763-0
594
2
РВ9
160M8
11
750
29951-62148
768-0
595
3
РВ6к
180M6
18,5
1000
30263-62543
1384-0
651
4
РВ6
200M6
22
1000
30263-74648
1384-20
693
5
РВ9
200L6
30
1000
40350-83727
1394-0
729
ВКРФм 12,5ДУ
1
РВ6к
180M8
15
750
31662-65434
977-0
779
2
РВ6
200M8
18,5
750
31662-78099
977-0
838
3
РВ9
200L8
22
750
42216-87598
983-0
859
4
РВ6к
225M6
37
1000
42505-87843
1760-0
929
5
РВ6
250S6
45
1000
42505-104845
1760-50
1028
6
РВ9
250M6
55
1000
56673-117597
1772-10
1047
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (8 шт.). Выберите типоразмер:

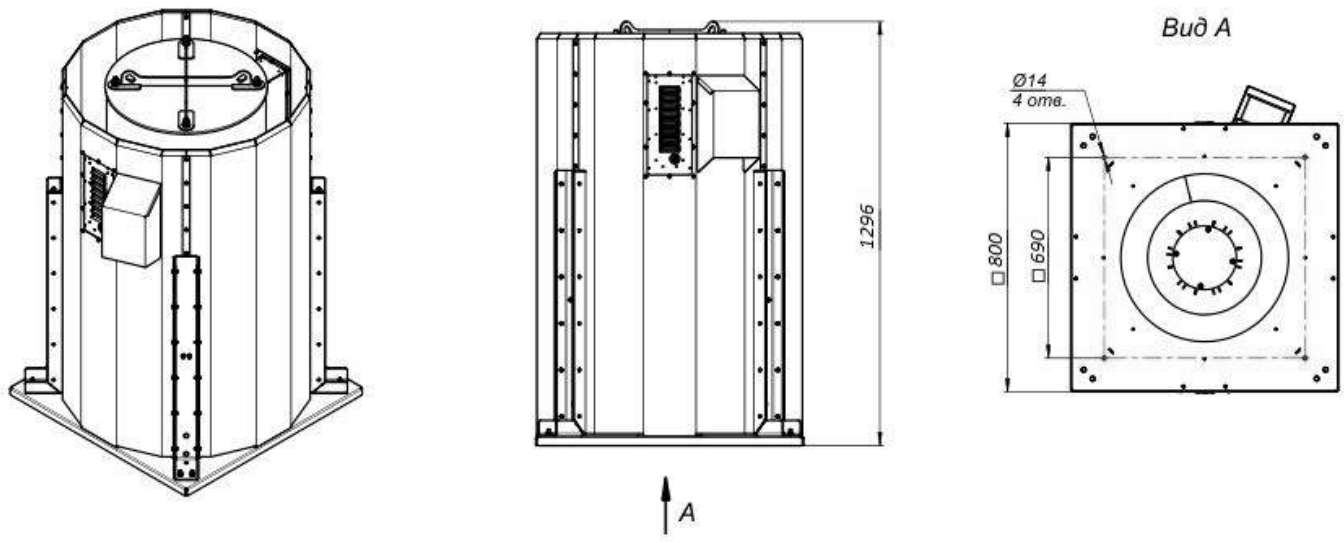

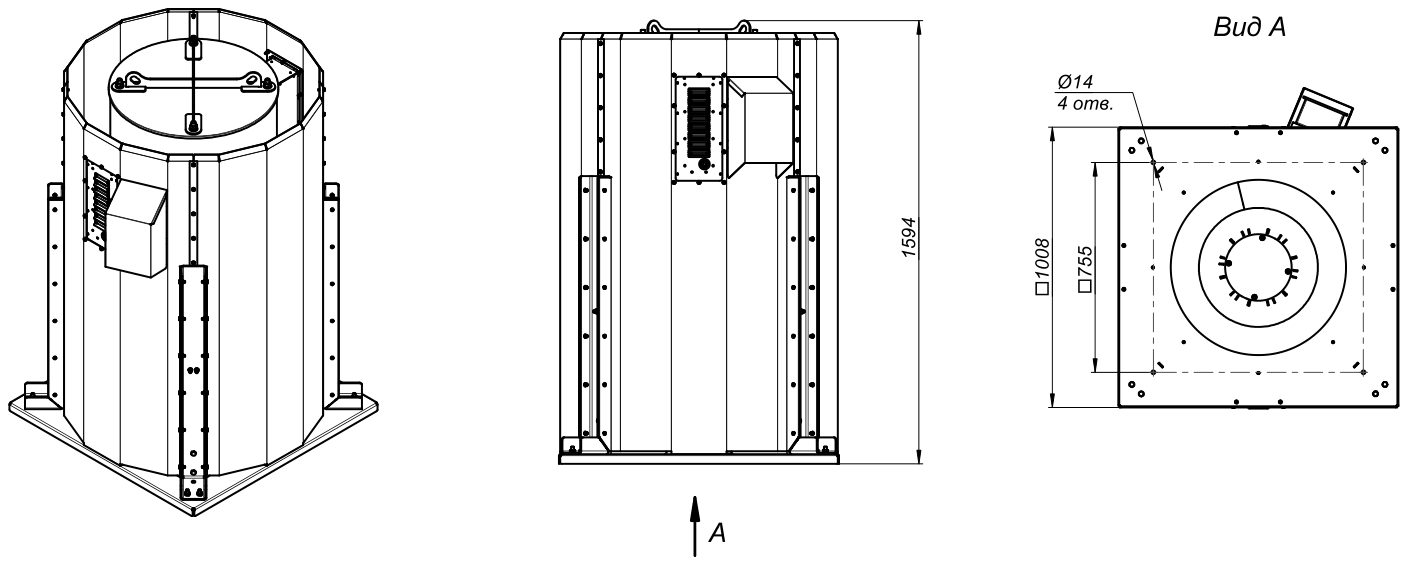

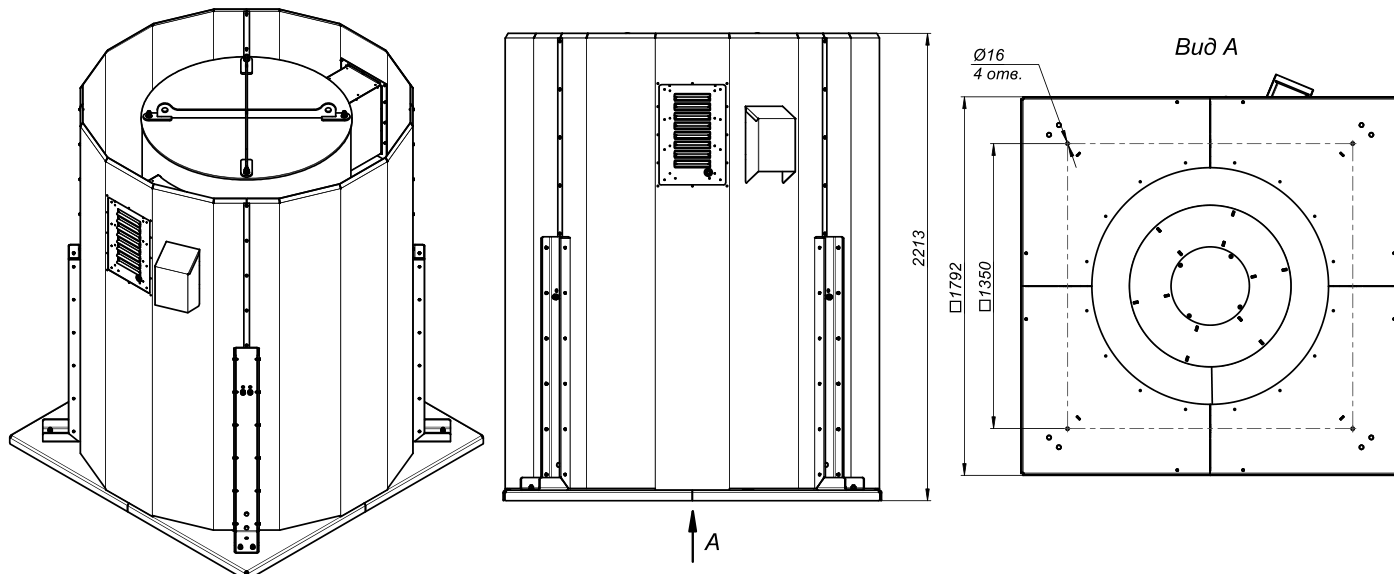

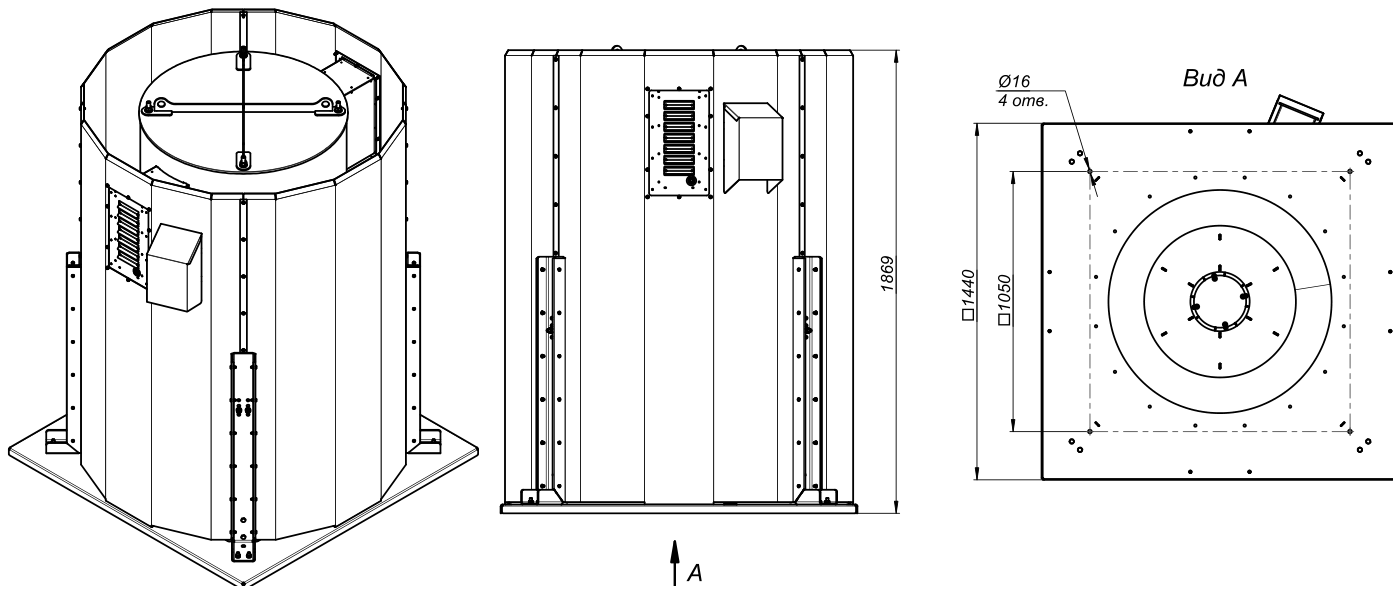

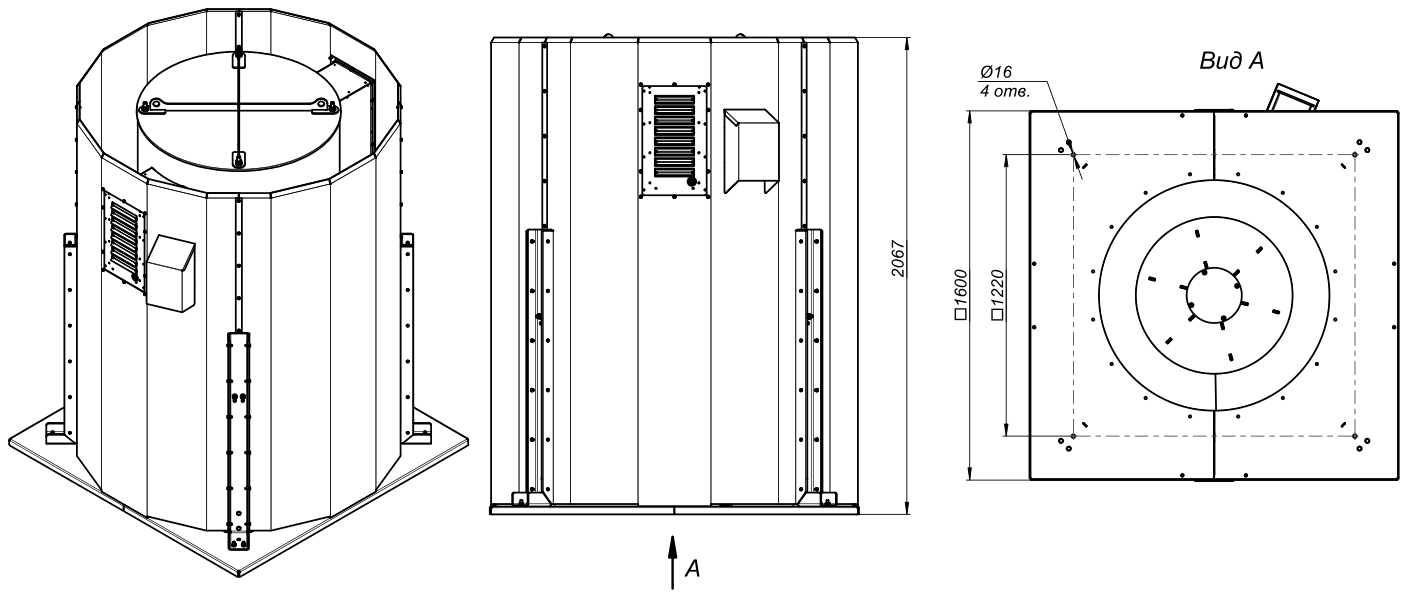

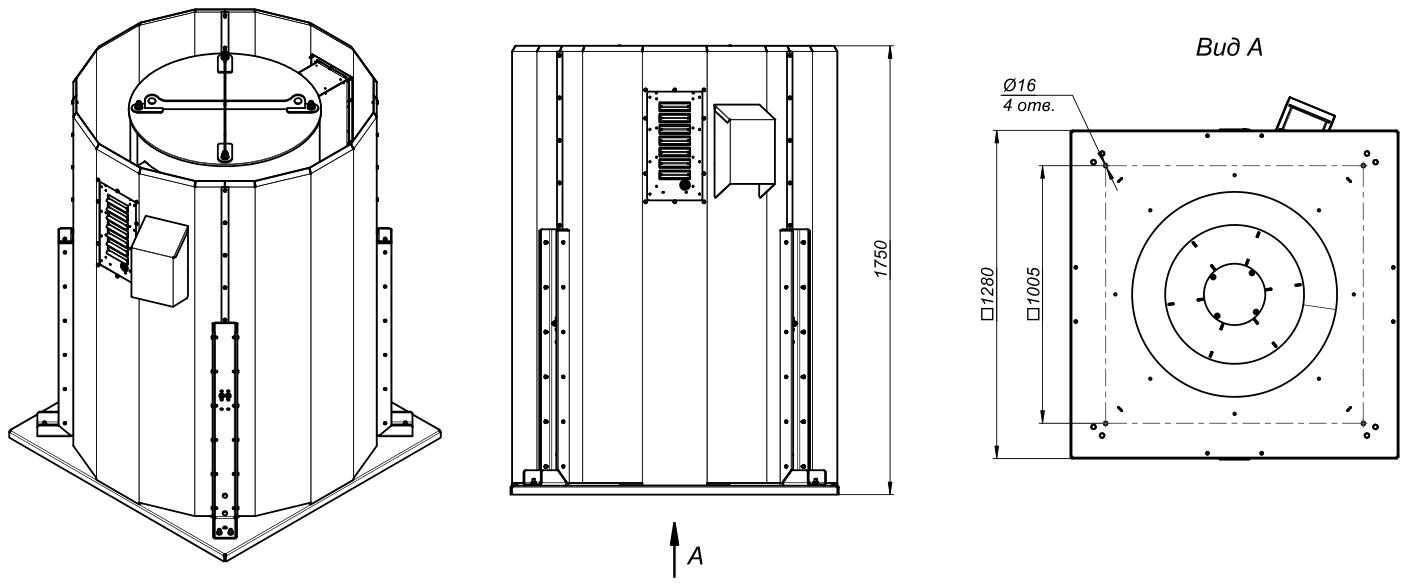

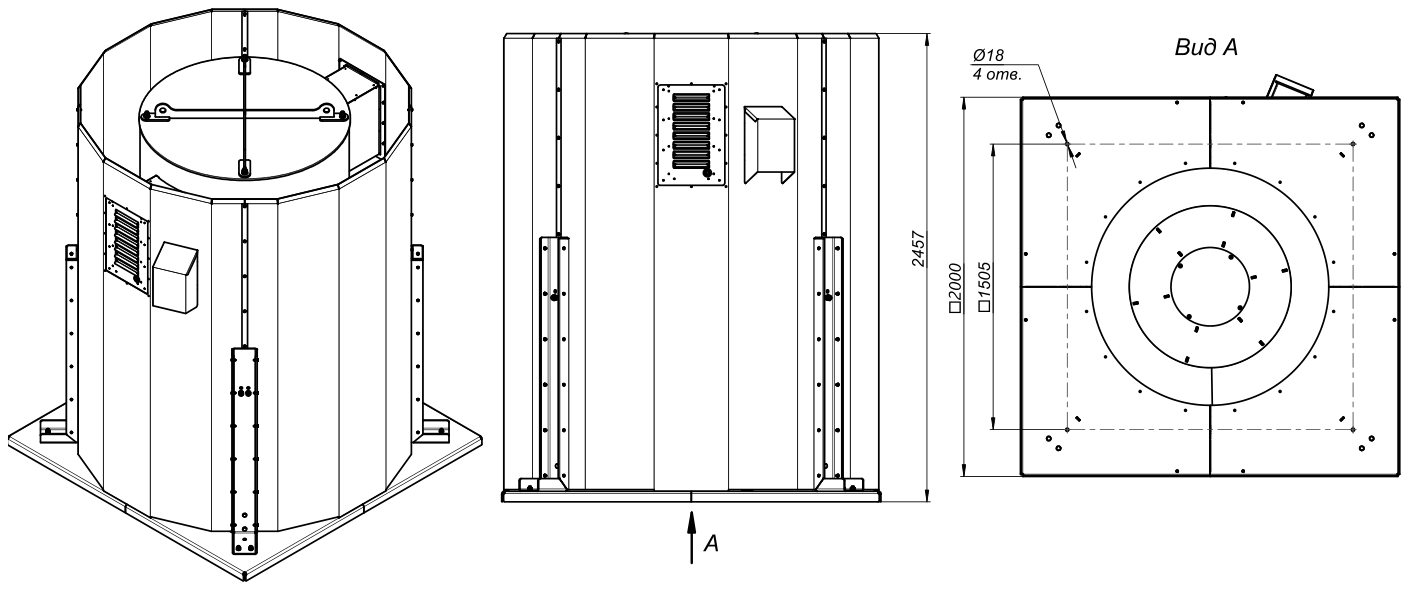

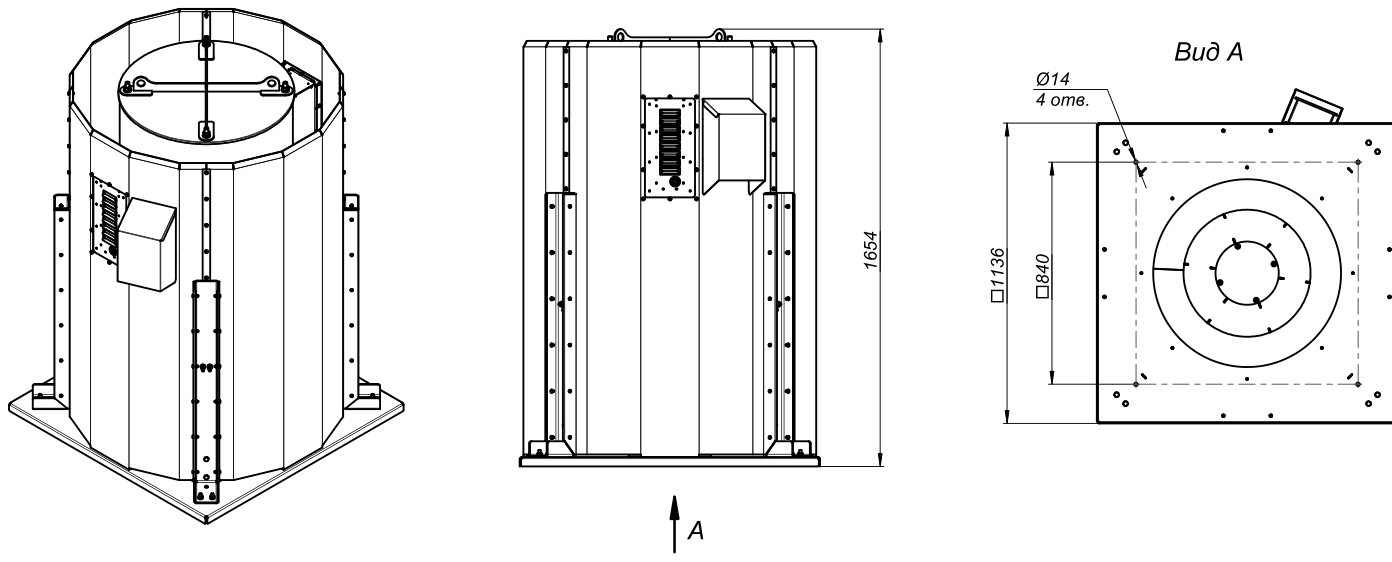

ВКРФм 5,6ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 6,3ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 7,1ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 8ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 9ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 10ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 11,2ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВКРФм 12,5ДУ — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореВентилятор в сборе с термостойким электродвигателем на выносной опоре
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
