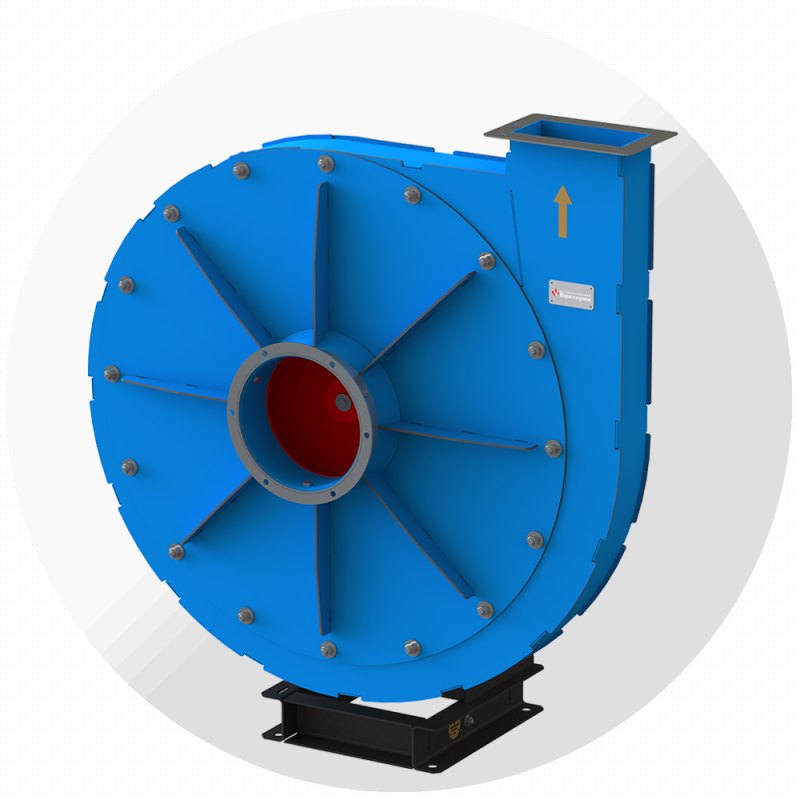

Вентилятор высокого давления ВР-140-15 №11,2, Ø1120 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-140-15 №11 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 4 исполнения по двигателю: производительность от 1800 до 9300 м³/ч, полное давление до 5716 Па, мощность 4–18,5 кВт.
Серия для малых расходов и высокого давления: наддув, продувка, подача воздуха в технологические аппараты. Заменяет ВР-12-26 и ВЦ 10-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-11,2-095-15-1500 | 0,95 | 2700–8000 | 5156…3504 | 4892…1230 | АИР160S4 | 15 | 1450 | 439 |
| ВР-140-15-11,2-100-18,5-1500 | 1,00 | 3100–9300 | 5716…3883 | 5372…789 | АИР160M4 | 18,5 | 1460 | 462 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-11,2-095-4-1000 | 0,95 | 1800–5300 | 2260…1536 | 2145…539 | АИР112MВ6 | 4 | 950 | 355 |
| ВР-140-15-11,2-100-5,5-1000 | 1,00 | 2100–6200 | 2506…1702 | 2355…346 | АИР132S6 | 5,5 | 950 | 386 |
Расшифровка обозначения
ВР-140-15-11,2-095-4-1000
| ВР-140-15 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-140-15, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | d | n | a1 | A1 | n1 | a2 | A2 | n2 | n3 | C1 | C2 | C3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-11,2-095, 4,0/960 | 1443 | 1582 | 649 | 605 | 865 | 177 | 315 | 345 | 10 | 8 | 134 | 185 | 1 | 269 | 315 | 2 | 10 | 350 | 400 | 36 | 18 |
| ВР-140-15-11,2-100, 5,5/960 | 1443 | 1582 | 679 | 605 | 865 | 177 | 315 | 345 | 10 | 8 | 134 | 185 | 1 | 269 | 315 | 2 | 10 | 400 | 400 | 51 | 18 |
| ВР-140-15-11,2-095, 15,0/1450 | 1443 | 1582 | 814 | 605 | 865 | 177 | 315 | 345 | 10 | 8 | 134 | 185 | 1 | 269 | 315 | 2 | 10 | 400 | 500 | 56 | 18 |
| ВР-140-15-11,2-100, 18,5/1450 | 1443 | 1582 | 844 | 605 | 865 | 177 | 315 | 345 | 10 | 8 | 134 | 185 | 1 | 269 | 315 | 2 | 10 | 400 | 500 | 56 | 18 |
Габаритные размеры при различных положениях корпуса ВР-140-15, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-11,2 | 1444 | 661 | 717 | 1366 | 638 | 1061 | 1422 | 705 | 783 | 1744 | 683 | 728 | 1422 | 705 | 661 | 1744 | 683 | 638 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Наддув и продувка технологического оборудования
- Подача воздуха в горелки и топки
- Пневмосистемы с малым расходом и высоким напором
- Промышленные вентиляционные установки
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-140-15, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
